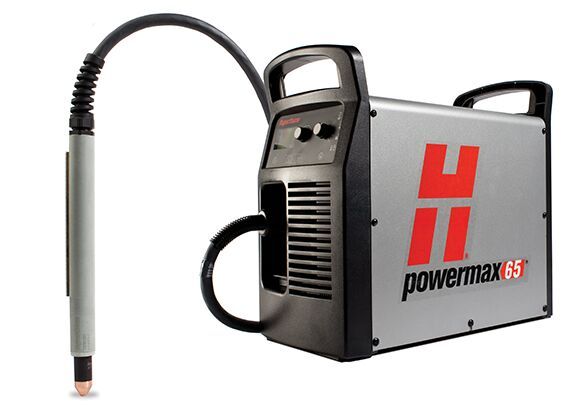

Powermax65®

Powermaxin ilmaplasmametallijärjestelmät ovat markkinajohtajia ja tarjoavat
suorituskykyä mekanisoituihin sovelluksiin.

Varastossa
SKU
Powermax65®
Kysy lisätietoja

Hypertherm

Powermax -mekanisoidut sovellukset
Leikkaus ja talttaus

Plasmaleikkauskone

Powermaxin ilmaplasmametallijärjestelmät ovat markkinajohtajia ja tarjoavat
suorituskykyä mekanisoituihin sovelluksiin.

• Käytä vähemmän aikaa toissijaisiin toimintoihin paremman
leikkauslaadun ja vähäisemmän purseen ansiosta.
• Nosta tuottavuutta nopeampien leikkausnopeuksien avulla.
• Edistynyt kulutusosatekniikka pidentää käyttöikää
ja vähentää käyttökustannuksia.
• Kulutusosien vanhenemisen tunnistus ehkäisee polttimen
ja työkappaleen vaurioitumisen.
• Älykäs suunnittelu ja tehokas testaus varmistavat
alan johtavan luotettavuuden.

• Leikkaa pidempään. Edistynyt elektroniikka ja Powercool™-
tekniikka mahdollistavat hyvän paloaikasuhteen.
• CNC-liitännät ja käytettävissä olevat jännitteenjakajat tekevät
Powermax-järjestelmistä helppoja asentaa ja käyttää.
• Valinnaiset FineCut®-kulutusosat tuottavat vähemmän
pursetta, kapeamman railon ja käytännössä ei lainkaan
lämmölle altistunutta vyöhykettä ohuilla levyillä.
• FastConnect™-pikakatkaisimien ansiosta käsipolttimet
on helppo kytkeä.

Plasma

Powermax-plasmajärjestelmän käyttäminen mekanisoidussa sovelluksessa

Powermax-plasmajärjestelmän mekanisoidussa sovelluksessa
käyttämiseen tarvittavat laitteet vaihtelevat. Esimerkiksi:
• Pitkien, suorien leikkausten tai talttausten automatisointiin
ei ehkä tarvita kuin konepoltin, etäkatkaisin ja kiskoleikkuri.
• Aloitustason X-Y-taulukkosovellus vaatii konepolttimen,
ohjauskaapelin ja tietokoneavusteisen numeerisen
ohjauksen (CNC) yhdessä taulukon ja poltinvaunun kanssa.
• Optimaalisen suorituskyvyn saavuttamiseksi X-Y-taulukon
kanssa käytetään myös ohjelmoitavaa polttimen korkeuden
säädintä ja nestausohjelmistoa.

Paloaikasuhteen ymmärtäminen

Paloaikasuhde on aika, jonka plasmakaari pysyy
10 minuutin jakson aikana määritellyssä lämpötilassa
ja määritellyllä virran voimakkuudella. Hypertherm
käyttää ympäristön lämpötilaa 40° C.
Se, kuinka pitkä leikkaus voidaan tehdä ennen
kuin paloaika ylitetään, lasketaan paloaikasuhteen,
virran voimakkuuden ja leikkausnopeuden funktiona.
Esimerkiksi Powermax85:n paloaikasuhde on 60 % virran
voimakkuudella 85 A. Se kasvaa arvoon 80 % (8 minuuttia
10 minuutin aikana) virran voimakkuudella 74 A ja arvoon
100 % virran voimakkuudella 66 A. Leikkaaminen täydellä
lähtövirran voimakkuudella ja nopeudella 760 mm/min
vastaa 4,5 metrin jatkuvaa leikkausta.
Vastaavasti Powermax125:n paloaikasuhde on 100 %
täydellä lähtövirralla, joten se voi jatkaa leikkaamista
tarvitsematta aika jäähtymiseen.

Korkeuden säädön tärkeys

Polttimen etäisyys metallista on tärkeä tekijä kaikissa
lämpöleikkaussovelluksissa. Tämä leikkausetäisyys
on ratkaisevan tärkeää leikkauksen laadun kannalta.
Oikea pistokorkeus yhdessä oikean pistoviiveen
ajoituksen kanssa varmistaa, että kulutusosat eivät
vahingoitu piston aikana. Oikea leikkauskorkeus parantaa
leikkauksen kulmikkuutta ja leikkausnopeutta samalla,
kun vähentää pursetta.
Polttimen korkeuden säätö (THC) voi olla:
• Manuaalinen – käyttäjä asettaa korkeuden.
• Automaattinen – THC tunnistaa levyn ja pitää
yllä asetetun leikkausetäisyyden.
• Ohjelmoitava – CNC asettaa eri etäisyydet pistolle
ja leikkaukselle.


Mekaaninen tiedonsiirto

Mekaaniset Powermax-järjestelmät sisältävät
vakiokoneliitännän CPC-portin kautta. Se mahdollistaa
käynnistys-, siirto- ja jaetun jännitteen signaalit.
Tarkempaan virtalähteen hallintaan CNC-ohjauksella
kokoopanot Powermax65, 85, 105 ja 125 voivat
sisältää RS-485-sarjaliitäntäportin (ModBus ASCII
-yhteyskäytäntö) CNC-ohjauksen kanssa tapahtuvaa tiedonsiirtoa varten.

Plasmaleikkaus

Plasmaleikkaus voittaa kaasuleikkauksen suorituskyvyssä

• Plasmaleikkauksissa on vähemmän pursetta ja vähemmän
vääntymistä, ja lämmölle altistuva vyöhyke on pienempi.
• Plasmalla voi leikata ruostumatonta terästä, alumiinia
ja muita metalleja.
• Plasman parempi tuottavuus alle 38 mm paksuuksilla
mahdollistaa pienemmät kustannukset osaa kohden
ja paremman kannattavuuden.

Plasman leikkauskyky

Plasman mekaaniset erikoispiirteet
